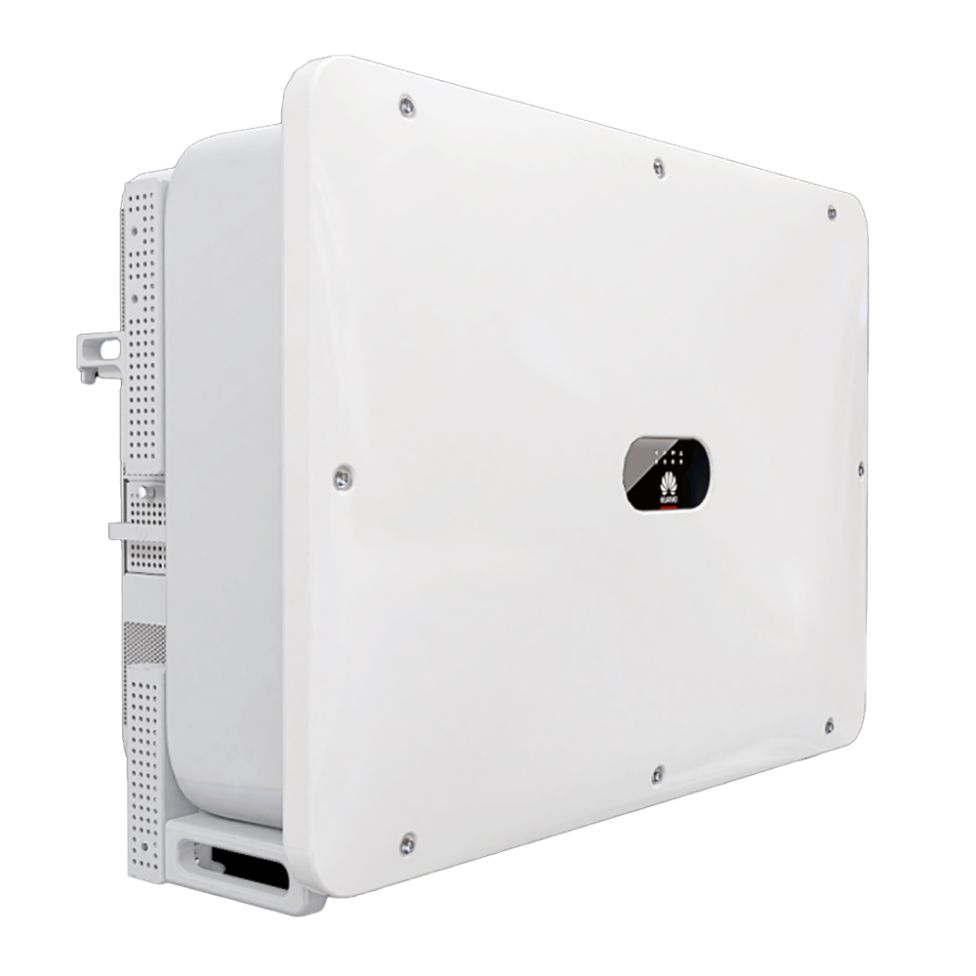

Invertor Huawei SUN2000-100KTL-M2-AFCI, 100 kW, on grid, trifazat, 10 MPPT, protectie arc electric

Invertorul trifazat on grid HUAWEI SUN2000-100KTL-M2-AFCI cu protectie impotriva formarii arcului electric reprezinta o solutie fara compromisuri pentru sistemele fotovoltaice comerciale sau pentru utilitati publice.

Dimensiunile compacte pentru un invertor din aceasta clasa de putere si greutatea de doar 93 kg il fac usor de manevrat si instalat de 2 sau 3 persoane. Conexiunea de curent continuu (CC) la sistemul fotovoltaic se face prin conexiuni plug-in, astfel incat punerea in functiune este finalizata rapid.

Aplicatia Huawei FusionSolar ajuta la configurarea invertorului HUAWEI SUN2000-100KTL-M2-AFCI care se conecteaza fara efort folosind sisteme inteligente. HUAWEI SUN2000-100KTL-M2-AFCI este compatibil cu conexiunea RS485, iar datele pot fi vizualizate prin intermediul sistemului de management FusionSolar.

Invertorul fotovoltaic HUAWEI SUN2000-100KTL-M2-AFCI ofera numeroase avantaje precum protectia la supratensiune de tip II atat pentru CC cat si si pentru CA. In plus, zece trackere MPP independente sunt instalate din fabrica. O alta caracteristica placuta este nivelul scazut de zgomot datorita sistemului modern de racire inteligenta cu aer. Puterea de 100 kW raspunde nevoilor unui sistem fotovoltaic de mari dimensiuni, intervalul de tensiune MPPT fiind cuprins intre 200 si 1000 de volti. Eficienta maxima atinge 98,8%, in timp ce eficienta europeana este de 98,6%. Toate acestea caracteristici iti asigura un randament ridicat in exploatare.

Caracteristici invertor HUAWEI SUN2000-100KTL-M2-AFCI

• protectie impotriva formarii arcului electric;
• eficienta maxima: 98.6% @400 V, 98.8% @480 V;
• eficienta europeana maxima: 98.4% @400 V, 98.6% @480 V;
• 10 trackere MPP independente;
• 20 de conexiuni CC;
• comunicare prin RS485 / Ethernet si 2G/3G/4G*;
• instalare si monitorizarea sistemului fotovoltaic prin aplicatia FusionSolar;
• RS485 pentru senzorul de putere inteligent si SmartLogger 3000;
• curba inteligenta IV;
• comunicare CA MBUS;
• deconectator inteligent la nivel de sir;
• design fara sigurante;
• protectie integrata la supratensiune CA si CC TIP II;
• recuperare PID integrata;
• racire inteligenta cu aer;
• clasa de protectie IP66;
• dimensiuni: 1035 x 700 x 365 mm;
• greutate: 93 kg.

Date tehnice curent intrare ale invertorului HUAWEI SUN2000-100KTL-M2-AFCI

• tensiunea maxima de intrare: 1100 V;
• intensitatea maxima a curentului per MPPT: 30 A;
• intensitatea maxima a curentului pe intrare: 20 A
• intensitatea maxima a curentului de scurt circuit per MPPT: 40 A;
• tensiunea de pornire: 200 V;
• tensiune de operare MPPT: 200 V ~ 1000 V;
• tensiunea nominala de intrare: 600 V @400 Vac, 720 V @480 Vac;
• 10 MPPT;
• numarul maxim de intrari per MPP tracker: 2.

Date tehnice curent iesire ale invertorului HUAWEI SUN2000-100KTL-M2-AFCI

• puterea activa nominala CA: 100 kW;
• puterea aparenta maxima CA: 110 kVA;
• puterea activa maxima CA (cosφ=1) 110 kW;
• tensiunea nominala: 400 V / 480 V, 3W+(N)+PE;
• frecventa: 50 Hz / 60 Hz;
• intensitatea nominala CA: 144.4 A @ 400 V, 120.3 A @ 480 V;
• intensitatea maxima CA: 160.4 A @ 400 V, 133.7 A @ 480 V;
• intervalul de reglare a factorului de putere; 0.8 inainte ... 0.8 inapoi;
• distorsiunea armonica totala maxima ＜3%.

Comunicatii:

• indicatori LED;
• adaptor WLAN si aplicatie FusionSolar;
• RS485;
• USB;
• Smart Dongle – 4G (optional);
• Monitoring BUS (MBUS) (necesita transformator de izolare)

Certificare EN 62109-1/-2, IEC 62109-1/-2, EN 50530, IEC 62116, IEC 61727, IEC 60068, IEC 61683

Standarde conectare la retea: VDE-AR-N4105, EN 50549-1, EN 50549-2, RD 661, RD 1699, C10/11
